Micro Mill

Χρόνος Κατασκευής: 14 Εργάσιμες

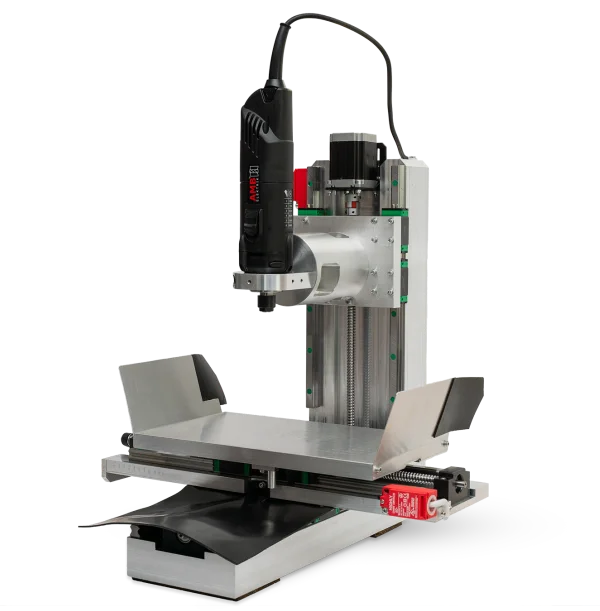

Micro Mill

Στιβαρή CNC Φρέζα ακριβείας για τεχνικούς εργαστηρίου, οπτικούς, κοσμηματοπωλεία, κατασκευαστές μοντέλων, μηχανικούς και δημιουργούς.

Επιλέξτε το Micro Mill σας

Επιφάνεια Εργασίας:
Spindle:
Αλλαγή Εργαλείου:
Cam Software:

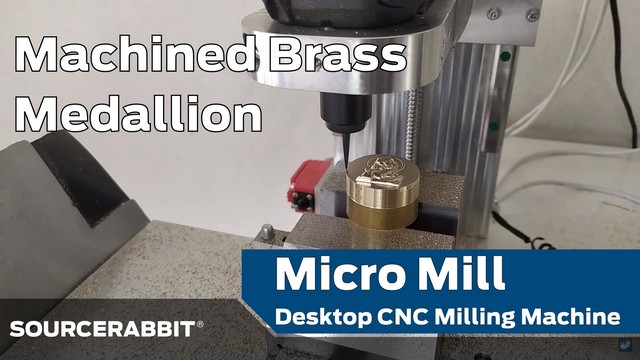

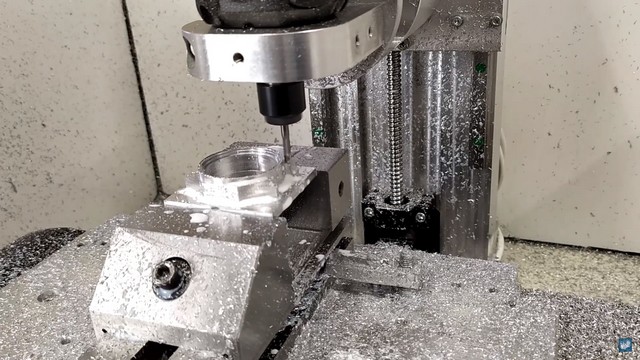

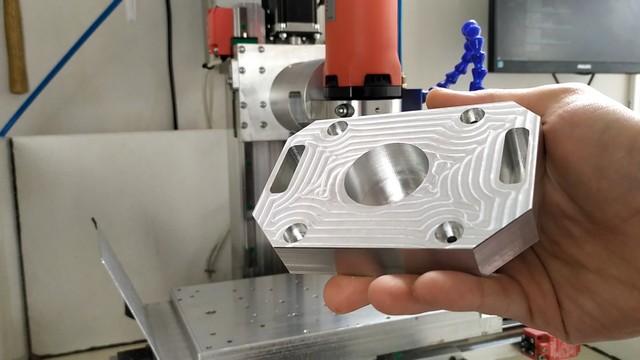

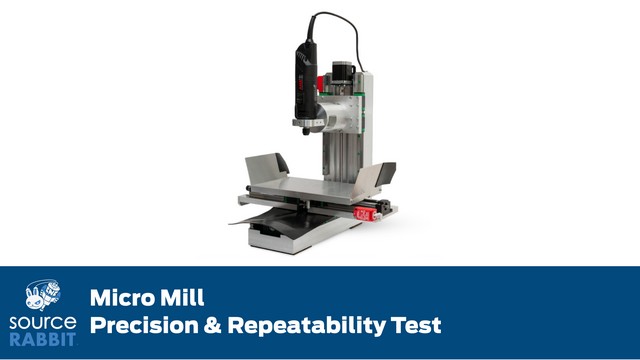

- ΦΩΤΟΓΡΑΦΙΕΣ & VIDEOS -

- ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ -

Το Micro Mill δεν είναι ένα ακόμα επιτραπέζιο CNC, είναι ένα πραγματικό CNC σε μικρό μέγεθος !

Οποιοδήποτε υλικό χρειάζεται να κατεργαστείτε, οποιοδήποτε πρόγραμμα CAD/CAM και αν χρησιμοποιείτε, το Micro Mill θα τα καταφέρει με τη μέγιστη ακρίβεια.

Κάθε κομμάτι του σκελετού του έχει υποστεί κατεργασία με λειαντήρα (ρεκτιφιέ) επιφάνειας ώστε να επιτυγχάνεται ομοιογένεια ± 0.003mm σε όλες του τις επιφάνειες. Η παχιά κολώνα του άξονα Z είναι ακριβώς στις 90° με το τραπέζι του, κάτι που το συναντάμε σε όλα τα ποιοτικά μηχανηματα.

Το τραπέζι του έχει διαδρομή 300x200mm, όλοι οι άξονες πατάνε σε σκληρυμένους τετράγωνους γραμμικούς οδηγούς 15mm και η μέγιστη ταχύτητα πρόωσης του ειναι τα 4000mm/min. Σε όλους τους άξονες υπάρχουν αδιάβροχοι τερματικοί διακόπτες ακριβείας, συνδεδεμένοι σε κύκλωμα optocoupler, για την απομόνωση κάθε εξωτερικής παρεμβολής από ηλεκτρομαγνητικούς θορύβους κατα την αναφορά των αξόνων.



ΔΙΑΣΤΑΣΕΙΣ ΚΑΤΕΡΓΑΣΙΑΣ

STEPPER MOTORS

FEEDRATE

  • 300x200x180 mm
  • 3 x Nema 23 with
    1.9Nm (269oz.in) torque
  • Μεγ. Feedrate: 4500mm/min


FRAME

CONTROLLER

SPINDLE

  • Μασίφ αλουμίνιο 5083
  • 3 Axis GRBL controller
    with USB Connection
  • 1050 Watt ή 1530 Watt
  • 25.000RPM


ΤΡΟΦΟΔΟΣΙΑ

ΠΕΡΙΕΧΟΜΕΝΑ ΠΑΚΕΤΟΥ

ΚΑΘΑΡΟ ΒΑΡΟΣ

  • Input: 240Volts
  • Power: 350Watt
  • Micro Mill
  • USB Controller
  • USB Cable
  • Kg: 56



Το Micro Mill παραδίδεται συναρμολογημένο!

No Manual to read

Δεν θα χρειαστεί να διαβάζετε κανένα manual και να ξοδέψετε τον χρόνο σας στην συναρμολόγηση!

No cables

Συνδέστε το καλώδιο USB και το καλώδιο τροφοδοσίας και είστε έτοιμοι να χρησιμοποιήσετε το Micro Mill.


- HOT FEATURES -

Τετράγωνες Ράγες 15mm

Τετράγωνες Ράγες 15mm

Όλοι οι άξονες του Micro Mill έχουν γραμικούς οδηγούς HGR 15mm.

Οι γραμμικές oδηγοί HGR εξασφαλίζουν την ακαμψία που χρειάζεται ακόμα και στην κατεργασία των σκληρώτερων κραμάτων αλουμινίου.

High Speed Spindle

High Speed Spindle

Το Micro Mill είναι εξοπλισμένο με 800W ή 1050Watts AMB Spindle.

Η άτρακτος AMB έρχεται έτοιμη με πιστοποιητικό δοκιμής εργοστασιακού ελέγχου, το οποίο εγγυάται απόκλιση < 0.15mm.

Open Source Hardware

Open Source Hardware

Το Micro Mill έρχεται με Arduino UNO και GRBL για controller ενώ οι βηματικοί κινητήρες ελέγχονται από driver's της Toshiba.



Open Source Software

Open Source Software

Μπορείτε να ελέγξετε το Micro Mill χρησιμοποιώντας το SourceRabbit GCode Sender.

Το SourceRabbit GCode Sender είναι ανοικτού κώδικα και ΔΩΡΕΑΝ και μπορείτε να το κατεβάσετε απο τα downloads μας.

CAM Software

CAM Software

Μπορείτε να αποκτήσετε το Micro Mill μαζι με άδεια για την τελευταία έκδοση του ESTLCam.

Το ESTLCam είναι μια ολοκληρωμένη λύση λογισμικού CAM (Computer-Aided Manufacturing) για προγραμματισμό τριαξονικών CNC.





- ΗΜΙ-ΑΥΤΟΜΑΤΗ ΑΛΛΑΓΗ ΕΡΓΑΛΕΙΟΥ -

Στο Micro Mill υπάρχει η δυνατότητα εγκατάστασης Tool Setter για ημιαυτόματη αλλαγή εργαλείου με ΑΥΤΟΜΑΤΗ ΜΕΤΡΗΣΗ ΥΨΟΥΣ εργαλείου.

O controller στο ξεκίνημα του προγράμματος GCode μετράει την απόσταση, κατά άξονα Ζ, απο το σημείο μηδέν του προγράμματος μέχρι το Tool Setter.

Σε κάθε επόμενη εντολή αλλαγής εργαλείου (M6) το Micro Mill σταματάει σε ύψος ασφαλείας έτσι ώστε ο χειριστής να έχει τη δυνατότητα να κάνει την αλλαγή εργαλείου.

Αφού ο χειριστής αλλάξει το εργαλείο και πατήσει το κουμπί "Resume" ο controller υπολογίζει αυτόματα το ύψος του νέου εργαλείου και ξεκινάει για την επόμενη κατεργασία.

Δείτε τη διαδικασία στο παρακάτω video
