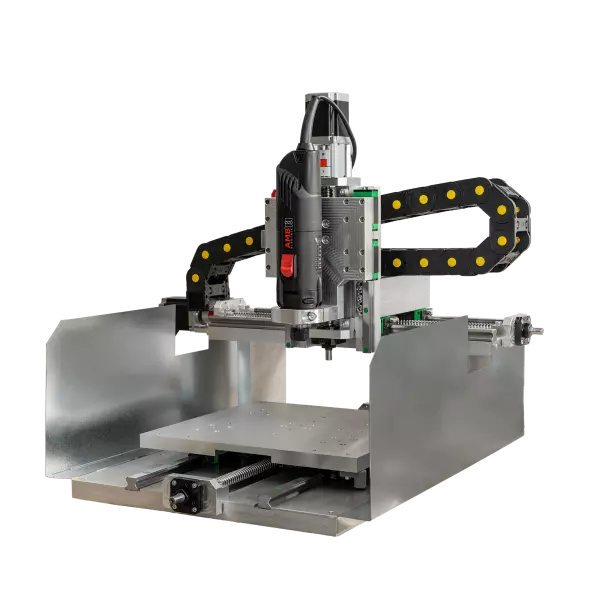

Quantum

CNC φρέζα ακριβείας για κατεργασίες υψηλής ταχύτητας αλουμινίου, πλαστικών, σύνθετων υλικών και μη σιδηρούχων μετάλλων

Χρόνος Κατασκευής: 15 εργάσιμες

Επιλογές

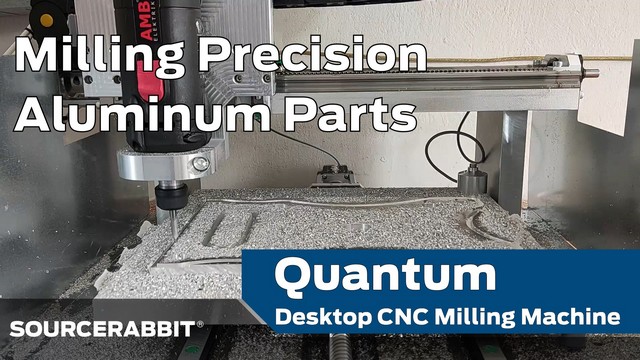

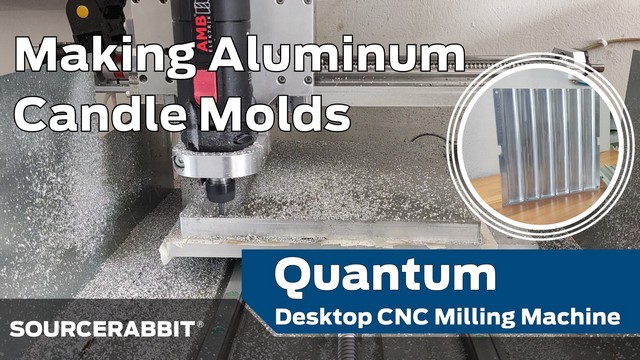

- ΦΩΤΟΓΡΑΦΙΕΣ & VIDEOS -
- ME MIA MATIA -

Χαρακτηριστικά Μηχανήματος

Διαδρομές (Χ x Y x Z)

340mm x 320mm x 110mm

Διαστάσεις Τραπεζιού (X x Y)

346mm x 320mm

Μέγιστη Πρόωση (Χ & Υ)

12000mm/min

Μεγ. Πρόωση (Z)

5000mm/min

Ανάλυση X, Y

0.0031mm

Ανάλυση Z

0.0015mm

Εξοπλισμός

Άτρακτος

AMB FME-P 1400Watt 25.000RPM με Collets ER16

Tool Setter

Για αυτόματη μέτρηση ύψους εργαλείου

Σύστημα Κίνησης

Κινητήρες Nema 23 1.90Nm; μετάδοση κίνησης με ballscrew σε κάθε άξονα

Controller

4-Axis GRBL με σύνδεση USB συμβατό with Windows, Mac και Linux

Τερματικοί Διακόπτες

Αδιάβροχοι τερματικοί διακόπτες με επαναληψιμότητα ≤0.008mm

Ανάγκες Λειτουργίας

Ρεύμα Εισόδου

230V A/C μονοφασικό

Μεγ. Ισχύς

2.2Kw

Θερμοκρασία Περιβάλλοντος

15°C – 30 °C (59°F – 86°F)

Άλλα

Διαστ. Μηχανήματος (Μ x Π x Y)

620mm x 720mm x 543mm

Διαστ. Συσκευασίας (Μ x Π x Y)

750mm x 770mm x 682mm

Καθαρό Βάρος

64kg



Κατεργασίες Υψηλής Υαχύτητας και Ακρίβειας !

Το Quantum κατασκευάστηκε για να σας παρέχει εύκολη πρόσβαση σε κατεργασίες υψηλής ταχύτητας (High Speed Machining). Με rapid feeds τα 12 m/min και άτρακτο 25000 RPM, το Quantum μπορεί να κατασκευάσει εξαρτηματα μέσα σε λίγα λεπτά, ενώ άλλες επιτραπέζιες εργαλειομηχανές CNC θα χρειάζονταν ώρες.

Η επιφάνεια εργασίας είναι 340x320x110mm, όλοι οι άξονες πατάνε σε γραμμικούς οδηγούς ακριβείας ενώ η μετάδοση κίνησης γίνεται απο σφαιροκοχλίες (Ballscrews) με μηδενικό backlash.

Ο σκελετός του Quantum είναι κατασκευασμένος απο μασίφ αλουμίνιο που συσφίγγει τους κραδασμούς κατά την κατεργασία σκληρών υλικών ενώ τα σημεία δεσίματος του σκελετού έχουν υποστεί ειδική επεξεργασία για να εξασφαλίζεται η απόλυτη καθετότητα των αξόνων.

- HOT FEATURES -
Γραμμικοί οδηγοί υψηλής ακρίβειας

Γραμμικοί οδηγοί υψηλής ακρίβειας

Όλοι οι άξονες του Quantum έχουν γραμικούς οδηγούς υψηλής ακρίβειας τύπου HGR.

Οι γραμμικές oδηγοί HGR εξασφαλίζουν την ακαμψία που χρειάζεται ακόμα και στην κατεργασία των σκληρώτερων κραμάτων αλουμινίου.

Άτρακτος Υψηλής Ακρίβειας και Ταχύτητας

Άτρακτος Υψηλής Ακρίβειας και Ταχύτητας

Το Quantum είναι εξοπλισμένο με την άτρακτο 1400 FME-P της AMB Elektrik.

Η άτρακτος FME-P δέχεται collets τύπου ER16 και συνοδέυεται με πιστοποιητικό δοκιμής εργοστασιακού ελέγχου, το οποίο εγγυάται απόκλιση μικρότερη των 0.05mm σε απόσταση 25mm απο την άκρη της ατράκτου.

Αισθητήρας Μέτρησης Μήκους Εργαλείου

Αισθητήρας Μέτρησης Μήκους Εργαλείου

Ο αισθητήρας μέτρησης μήκους εργαλείου αποτελείται από σώμα αλουμινίου υψηλής ποιότητας, τορνιρισμένο και φρεζαρισμένο με ακρίβεια και ανοξείδωτη επιφάνεια επαφής χαμηλής φθοράς.

Αδιάβροχοι Διακόπτες Ορίων

Αδιάβροχοι Διακόπτες Ορίων

Το Quantum είναι εξοπλισμένο με αδιάβροχους διακόπτες ορίων (limit switches) πιστοποίησης IP67 και επαναληψιμότητας ≤0,008 mm.

Όλοι οι διακόπτες ορίων είναι συνδεδεμένοι σε κύκλωμα optocoupler το οποίο απομονώνει κάθε εξωτερική ηλεκτρομαγνητική παραμβολή και εγγυάται την ακρίβεια κατά την αναφορά των αξόνων.

Δωρεάν Control Software

Δωρεάν Control Software

Μαζί με το Quantum θα αποκτήσετε και μία άδεια χρήσης για το λογισμικό Focus.

Με το Focus θα μπορείτε να χειριστείτε το Quantum χρησιμοποιώντας μία θύρα USB του υπολογιστή σας.



Το Quantum παραδίδεται συναρμολογημένο!

No Manual to read

Δεν θα χρειαστεί να διαβάζετε κανένα manual και να ξοδέψετε τον χρόνο σας στην συναρμολόγηση!

No cables

Συνδέστε το καλώδιο USB και το καλώδιο τροφοδοσίας και είστε έτοιμοι να χρησιμοποιήσετε το Quantum.
