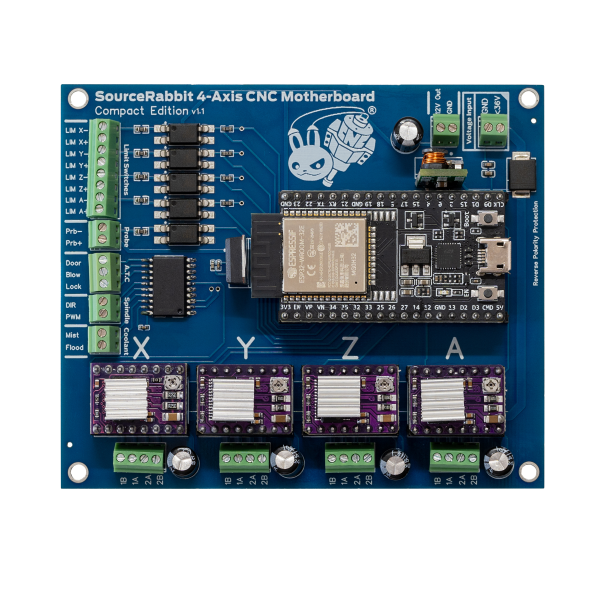

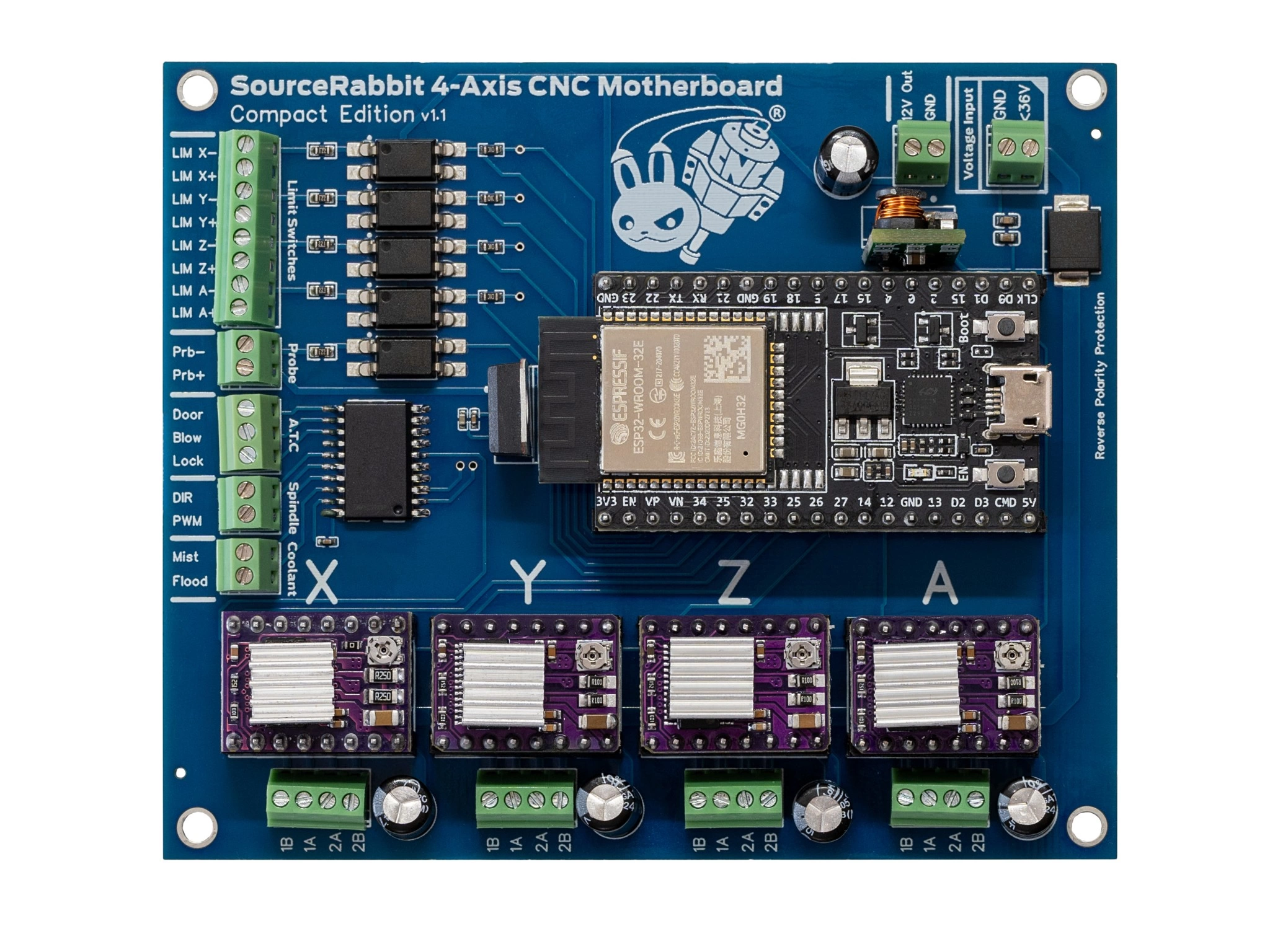

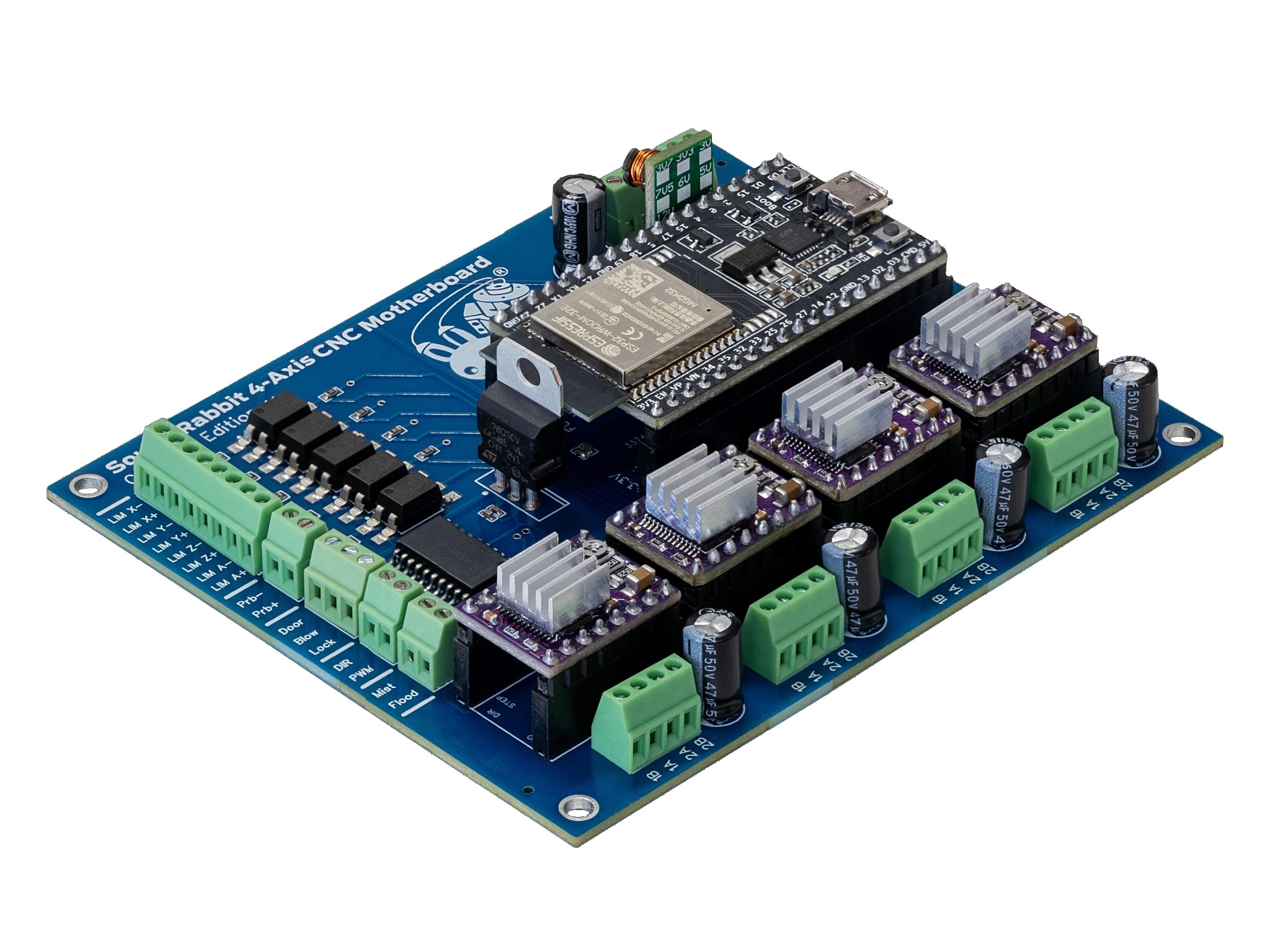

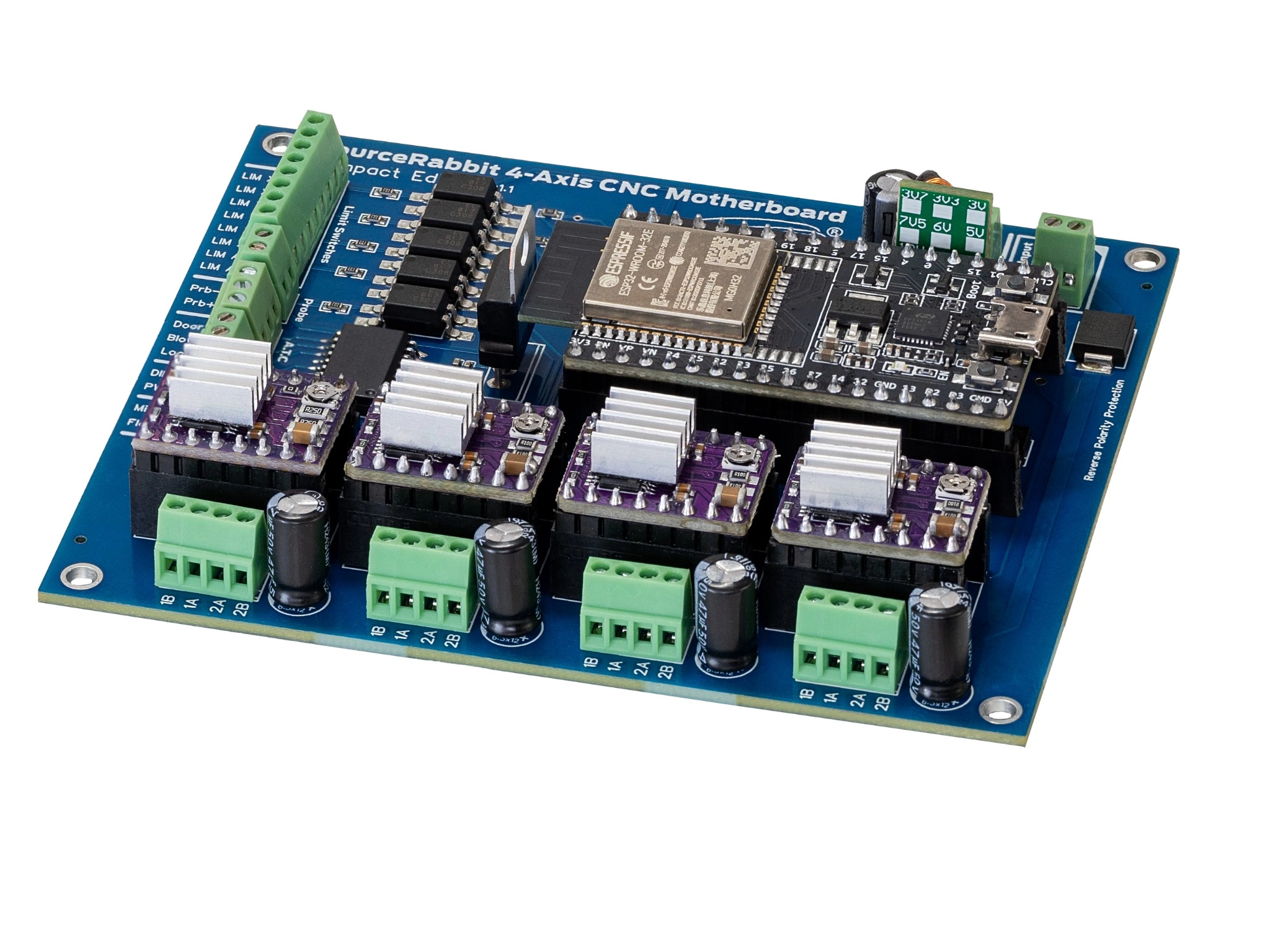

H 4-Axis CNC Motherboard Compact Edition σχεδιάστηκε για τους απαιτητικούς χρήστες μικρών εργαλειομηχανών CNC. Διαθέτει διπύρηνο επεξεργαστή 32-bit στα 240Mhz, συνδεσιμότητα USB και ικανότητα να παράγει μέχρι 120kHz παλμών για ταυτόχρονη κίνηση τεσσάρων βηματικών κινητήρων.
Οι υποδοχές των τεσσάρων τερματικών διακοπτών και του Probe είναι απομονωμένες με optocoupler, έτσι ώστε να κρατούν μακριά κάθε εξωτερική ηλεκτρομαγνητική παρεμβολή ενώ όλες οι άλλες έξοδοι όπως το Spindle PWM, Spindle Enable, Mist και Flood Coolant λειτουργούν σε σταθερό και καθαρό ρεύμα 5VDC.
H 4-Axis CNC Motherboard Compact Edition έρχεται εξοπλισμένη με 4 drivers DRV8825 ικανούς να οδηγήσουν βηματικούς κινητήρες Nema 17 και Nema 23 που λειτουργούν από τα 24V εώς και τα 36V και χρειάζονται μέγιστο ρεύμα τα 2Amps.
Η είσοδος τροφοδοσίας των 36VDC έχει προστασία αντίστροφης πολικότητας (reverse polarity protection) και κεραμικούς πυκνωτές της Samsung για φίλτραρισμα του ρεύματος εισόδου.
Η 4-Axis CNC Motherboard Compact Edition είναι συμβατή με πολλές εφαρμογές GCode Sender για το GRBL firmware. Εμείς προτείνουμε να χρησιμοποιήσετε το Focus.
Χρήσιμα links: Βοήθεια & Υποστήριξη (Οδηγίες Χρήσης, Drivers κτλ.)
Discord Community: https://discord.gg/nRKETyjJ7E
Έξοδοι Κινητήρων
Μέχρι 4 κινητήρες Stepper
Μεγ. Step Rate
120Khz
Τερματικοί Διακόπτες
4 απομονωμένες με Optocoupler υποδοχές τερματικών διακοπτών (12VDC)
Tool Setter / Probe
Απομονωμένη με Optocoupler υποδοχή για Tool Setter ή Probe (12VDC)
Έλεγχος Spindle
PWM για Spindle control εώς 10Khz (5VDC)
Έλεγχος Ψυκτικών
Εξοδοι για Mist και Flood (5V DC)
Άλλα
Προστασία Αντίστροφης Πολικότητας; Κεραμικοι Πυκνωτές Samsung
MCU
ESP32-WROOM-32 with Dual Core Xtensa 32bit CPU @ 240MHz and 520Kb SRAM
Firmware
Rabbit GRBL για ESP32
Drivers
4x DRV8825 με Microstepping x32
Συνδεσιμότητα
USB
Ρεύμα Εισόδου
24V-36V
Θερμοκρασία Περιβάλλοντος
15°C – 50 °C (59°F – 122°F)
Μέγεθος (Μ x Π x Υ)
105mm x 88mm x 25mm
Διαστ. Συσκευασίας (Μ x Π x Y)
135mm x 110mm x 60mm
Καθαρό Βάρος
80gr

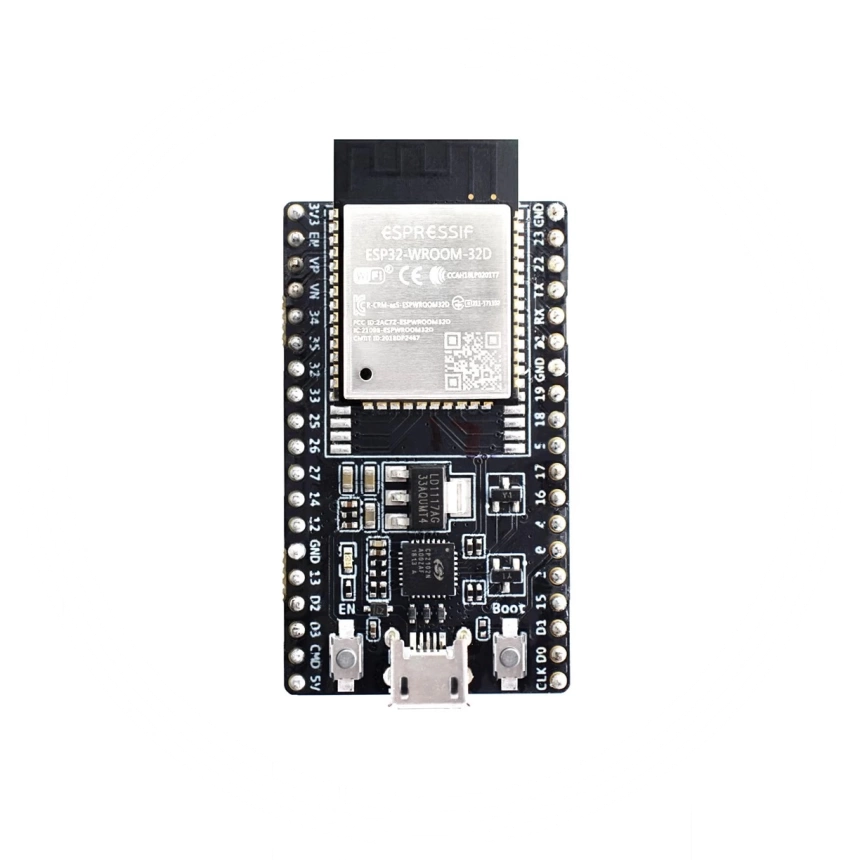

Η τετραξονική μας μητρική πλακέτα φιλοξενεί το ESP32-DevKitC-32 της Espressif Systems το οποίο ειναι φορτωμένο με την τελευταία 32-bit έκδοση του GRBL firmware. Το ESP32-DevKitC-32 έχει διπύρηνο επεξεργαστή σε συχνότητα 240Mhz και 520Kb ram

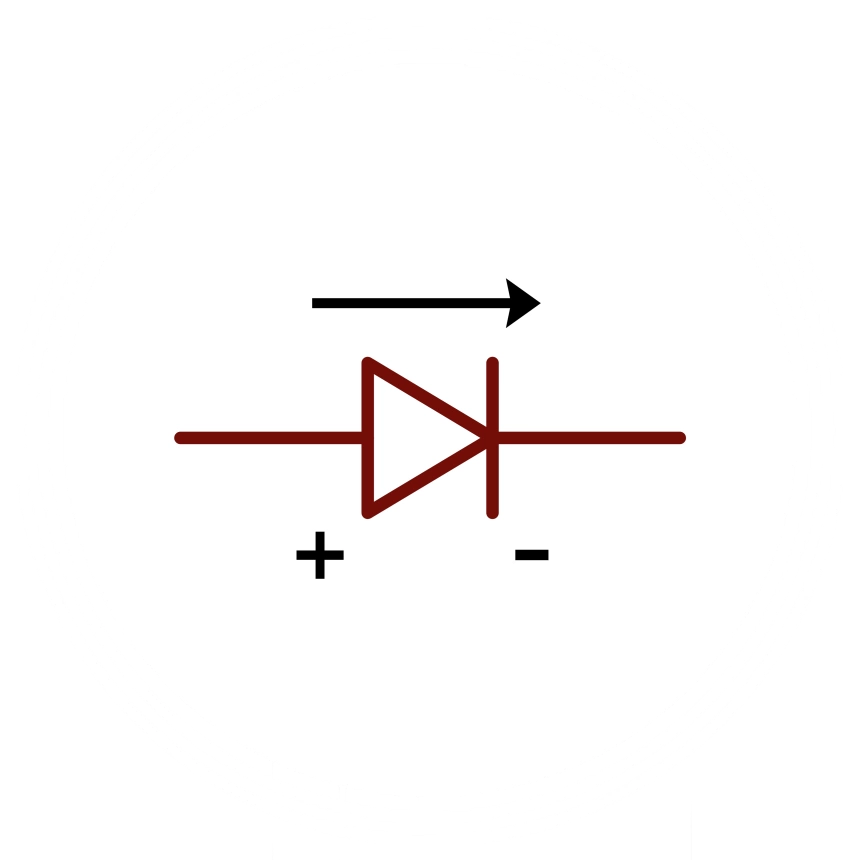

Η είσοδος των 12v έχει προστασία αντίστροφης πολικότητας για την προστασία της μητρικής πλακέτας και των συνδεδεμένων ηλεκτρονικών εξαρτημάτων από λάθος καλωδίωση

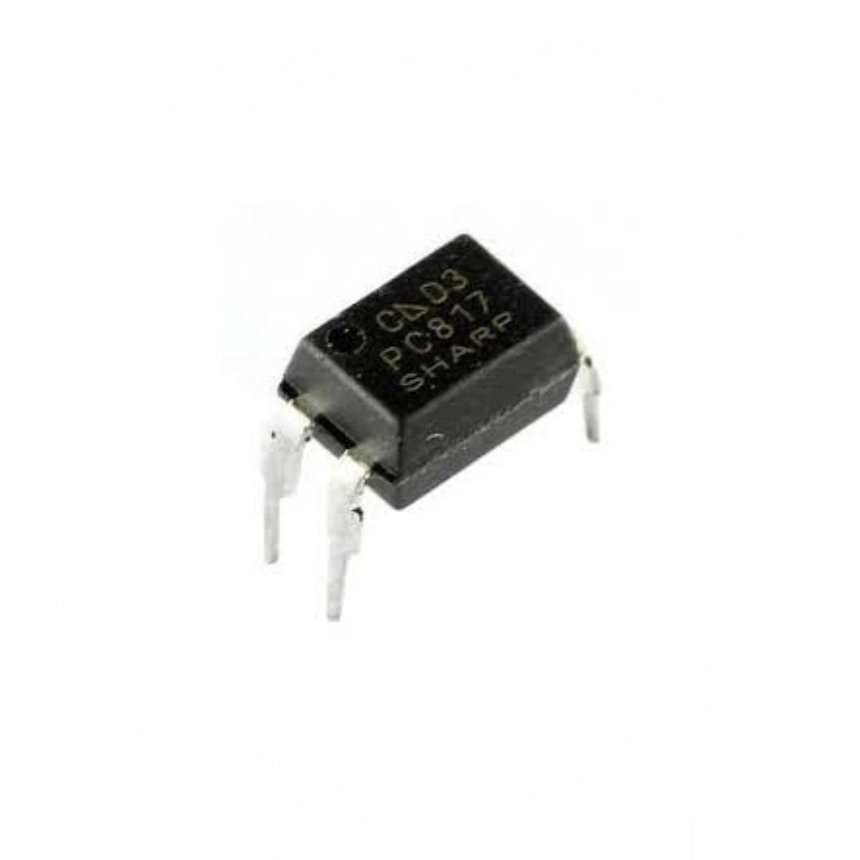

Οι είσοδοι των τερματικών διακοπτών και του probe ειναι απομονωμένες με optocoupler και λειτουργούν στα 12V προκειμένου να εξαλειφθούν τυχόν εξωτερικές ηλεκτρομαγνητικές παρεμβολές
Η 4-Axis CNC Motherboard είναι συμβατή με τα περισσότερα Δωρεάν GCode Senders που επικοινωνούν με το GRBL firmware. Εμείς προτείνουμε να χρησιμοποιήσετε το Focus το οποίο έχει δημιουργηθεί για να αξιοποιεί στο έπακρο τις δυνατότητες του δικού μας hardware.
