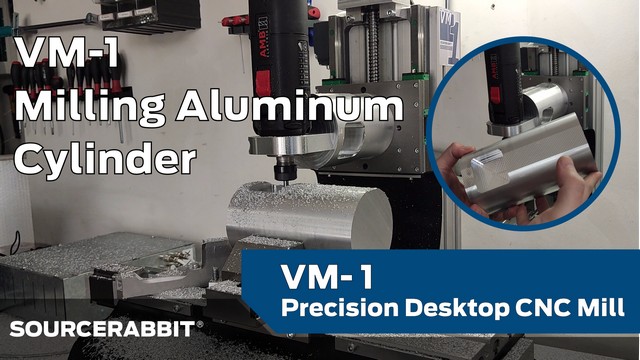

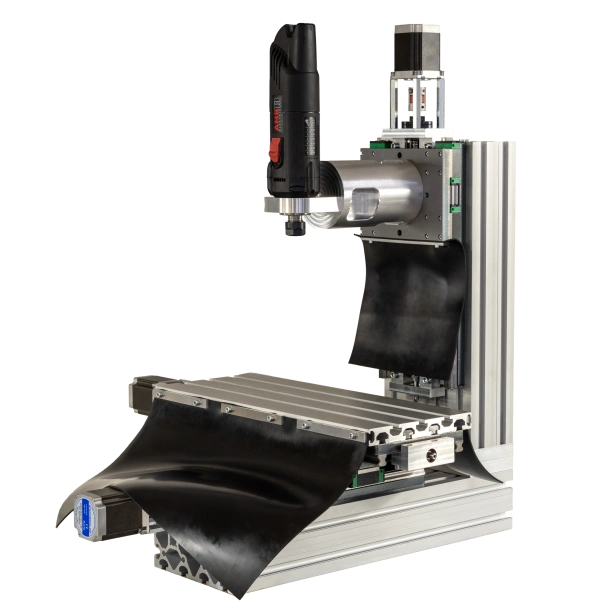

Οποιοδήποτε υλικό χρειάζεται να κατεργαστείτε, οποιοδήποτε πρόγραμμα CAD/CAM και αν χρησιμοποιείτε, το VM-1 θα τα καταφέρει με τη μέγιστη ακρίβεια.
Κάθε κομμάτι του σκελετού του έχει υποστεί κατεργασία με εργαλειομηχανή CNC ακριβείας και λειαντήρα επιφάνειας (ρεκτιφιέ) ώστε να επιτυγχάνεται ομοιογένεια ± 0.003mm σε όλες του τις επιφάνειες. Η παχιά κολώνα του άξονα Z είναι ακριβώς στις 90° με το τραπέζι του, κάτι που το συναντάμε σε όλα τα ποιοτικά μηχανηματα.
Το VM-1 έχει διαδρομές 300x200x200mm, όλοι οι άξονες πατάνε σε σκληρυμένους τετράγωνους γραμμικούς οδηγούς 15mm οι οποίοι ειναι τοποθετημένοι μέσα σε precision slots, εξασφαλίζοντας την απολυτη καθετότητα των αξόνων και μέγιστη ταχύτητα πρόωσης 5000mm/min. Σε όλους τους άξονες υπάρχουν αδιάβροχοι τερματικοί διακόπτες ακριβείας, συνδεδεμένοι σε κύκλωμα optocoupler, για την απομόνωση κάθε εξωτερικής παρεμβολής από ηλεκτρομαγνητικούς θορύβους κατα την αναφορά των αξόνων.
Διαδρομές (Χ x Y x Z)
300mm x 200mm x 200mm
Διαστάσεις Τραπεζιού (X x Y)
450mm x 180mm
Μέγιστη Πρόωση (Χ & Υ)
5000mm/min
Μεγ. Πρόωση (Z)
3000mm/min
Ανάλυση (X, Y & Z)
0.0025mm
Άτρακτος
AMB FME-P 1400Watt 25.000RPM με ER16 Collets
Tool Setter
Για αυτόματη μέτρηση ύψους εργαλείου
Σύστημα Κίνησης
Κινητήρες Nema 23 1.90Nm; μετάδοση κίνησης με ballscrew 16mm σε κάθε άξονα
Controller
4-Axis GRBL με σύνδεση USB συμβατό with Windows, Mac και Linux
Τερματικοί Διακόπτες
Αδιάβροχοι τερματικοί διακόπτες με επαναληψιμότητα ≤0.005mm
Ρεύμα Εισόδου
230V A/C μονοφασικό
Μεγ. Ισχύς
2.2Kw
Θερμοκρασία Περιβάλλοντος
15°C – 30 °C (59°F – 86°F)
Διαστ. Μηχανήματος (Μ x Π x Y)
612mm x 656mm x 708mm
Package Size (W x D x H)
660mm x 700mm x 766mm
Καθαρό Βάρος
50kg
Όλοι οι άξονες του VM-1 έχουν γραμικούς οδηγούς HGR 15mm.
Οι γραμμικές oδηγοί HGR εξασφαλίζουν την ακαμψία που χρειάζεται ακόμα και στην κατεργασία των σκληρώτερων κραμάτων αλουμινίου.
Το VM-1 είναι εξοπλισμένο με spindle 1400Watt της εταιρείας AMB Elektrik.
Τα spindle της AMB είναι εξαιρετικά ακριβείς και μπορούν να επιτύχουν 25.000 RPM.
Το VM-1 είναι εξοπλισμένο με αδιάβροχους διακόπτες ορίων (limit switches) πιστοποίησης IP67 και επαναληψιμότητας ≤0,008 mm.
Το VM-1 έχει ενσωματωμένο το Tool Setter D16.
Ο αισθητήρας μέτρησης μήκους εργαλείου μετράει αυτόματα το ύψος τον εργαλείων και κάνει την αλλαγή εργαλείου μια απλή και εύκολη διαδικασία.
Μαζί με το VM-1 θα αποκτήσετε και μία άδεια χρήσης για το λογισμικό Focus.
Με το Focus θα μπορείτε να χειριστείτε το Micro Mill χρησιμοποιώντας μία θύρα USB του υπολογιστή σας.
